型號:WF-CTB
規格:
1 概述
電流互感器（CT）在電力系統中廣泛應用在電路的一次測量和控制系統中，正常工作時，互感器二次側處于近似短路狀態，輸出的電壓很低，在運行過程中如出現二次繞組開路或一次繞組電流異常（如雷電流，電容充電電流，諧振過電流，電感啟動電流等），都會在二次側產生數千伏甚至上萬伏過電壓，對運行人員的安全及測量儀表的絕緣構成威脅。
我公司針對這一情況，研制了WF-CTB系列CT過電壓保護裝置，可有效防止因 CT 二次開路引起的事故，廣泛應用于高壓開關電力系統，室內高壓開關柜內電流互感器，戶外電流互感器，箱式變電站內電流互感器等安裝了電流感器的場所，應用于CT 側的差動繞組， 過流繞組，測量繞組，母線保護繞組，備用繞組等。
2 功能及特點
? 采集CT開路時二次側產生的瞬間電壓信號，將CT二次側瞬時短路，消除CT二次側產生的過電壓。
? 正常運行時，裝置呈高阻狀態，對測量儀表、保護裝置無任何影響。
? 最多可監測八個繞組。
? 動作時間快，小于0.02秒。
? 裝置動作后可提供無源常開報警接點。
? 如故障未消失，按復歸鍵無效，防止誤操作而造成事故。
? 采用多級電路隔離技術，保證電路的可靠工作，且通道間無相互干擾。
3 技術參數
3.1 環境要求
? 戶內使用，通風應良好 。
? 環境溫度：-10℃ ～ +55℃
? 相對濕度：小于90%，表面無凝露 。
? 大氣壓力：80 ～ 110Kpa 。
? 海拔高度：< 2000m 。
? 周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
3.2 技術參數
? 工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明）。
? 動作電壓（峰值）：360V。
? 動作時間：小于20ms。
? 出口接點容量： 8A。
? 正常工作時漏電流：＜20μＡ
? 外形尺寸：145（長）×90（寬）×72（深）
? 安裝形式：底部導軌式安裝。
4 使用說明

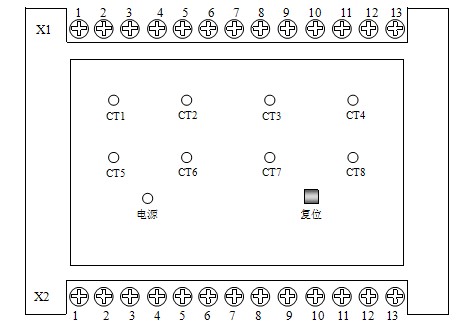

裝置的外觀圖如下所示：
當裝置檢測到高電壓時，出口繼電器接點將ＣＴ的相應二次繞組短接，從而消除過電壓，同時裝置面板上相應的發光二極管點亮，告知運行人員ＣＴ的開路信息。
檢修人員可以在不停電的情況下，檢查相應的二次回路。二次回路完好后，按復位鍵后指示燈熄滅；若二次回路依然處于斷開狀態，按復位鍵，指示燈仍點亮，繼續檢查相應二次回路，直到完好為止。

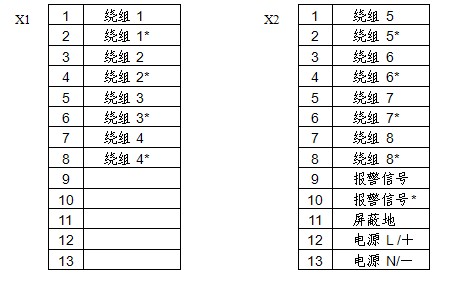

裝置的接線定義如下表所示：
5 運輸及貯存
5.1 運輸
包裝好的產品在運輸過程中的貯存溫度為-25℃～+55℃，相對濕度不大于95%。產品可承受在此環境中的短時貯存。
5.2 貯存
包裝好的產品應貯存在-10℃～+55℃、相對濕度不大于80%、周圍空氣中不含有腐蝕性、火災及爆炸性物質的室內。
6 質量保證及服務
6.1 質量保證
產品出廠后，在用戶完全遵守本產品說明書規定的運輸、貯存、安裝和使用要求的情況下，產品自出廠之日起一年內，如發現產品及其配套件發生非人為損壞，制造廠負責免費修理或更換。
6.2 保修辦法
? 符合6.1條規定，在保修期內出現質量問題，制造廠負責更換或維修；
? 符合6.1條規定，超出保修期限所出現質量問題，由用戶同制造廠協商，采取有償方式進行更換或維修；
? 超出12.1條規定所出現的質量問題，用戶應同制造廠協商，采取有償方式更換或維修。
7 訂貨須知
? 指定監測CT繞組的數量。
? 裝置的工作電源額定值。
? 其他特殊要求。
