型號:WF-97
規格:
一、概述

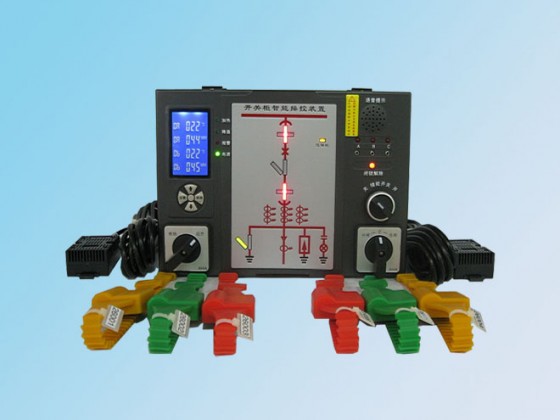

WF-97開關柜智能操控裝置，產品功能豐富，使用于3KV-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數據顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應及柜內照明以及無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)，能夠使開關柜進一步智能化，網絡化，數字化，方便廣大用戶使用與操作。
二、技術指標
工作電源： AC85～265V/DC110～300V
工作環境溫度：－20℃～＋70℃
工作環境濕度：≤95％RH
溫度測量范圍：－20℃～＋80℃
濕度測量范圍：20％-99％RH
加熱輸出口：無源輸出
降溫輸出口：無源輸出
觸點測溫報警輸出口：無源輸出
照明輸出口：無源輸出
強制閉鎖輸出口：無源輸出
介質強度：≥AC2000V
絕緣性能：≥100MΩ
溫度精度：≤±1℃
濕度精度：≤±2％RH
動態閃爍頻率：1次/秒
人體接近感應時間：≤3秒
RS485通訊距離：≤1200米
通訊波特率：1200bps、2400bps、4800bps、9600bps可設置
數據格式：8個數據位 1個停止位 無奇偶校驗
開關量輸入端子和LED數碼顯示關聯關系：動態配置
抗電磁干擾性能：符合IEC255－22的標準規定
無線觸點測溫范圍：-20℃～＋150℃
多路無線觸點測量溫度實時數據顯示
無線觸點測量報警溫度上、下限設定及數據顯示
發射模塊與接收模塊間空曠距離：1、＜30米； 2、<200米
三、模擬顯示部分與功能（注：此面膜圖為常規圖、具體面膜圖以實物為準）
01斷路器合指示 09加熱指示
02斷路器分指示 10 降溫指示
03（1）、03（2）工作位置指示 11 操作鍵盤
04（1）、04（2）試驗位置指示 12 儲能旋鈕
05 接地開關合指示 13 遠方/就地轉換開關
06 接地開關分指示 14分/合閘轉換開關
07 儲能指示 15 報警指示
08 液晶顯示界面 16帶電顯示及閉鎖
3．1、斷路器狀態顯示
斷路器合閘并且分閘回路完好時，紅色01模擬條發光；
斷路器分閘并且合閘回路完好時，綠色02模擬條發光。
3．2、手車位置顯示
無源觸點輸入，工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。
試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。
手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。
手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。
3．3、接地開關位置顯示
無源觸點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘；
無源觸點輸入斷開，綠色06 斜向模擬條發光，顯示接地開關分閘。
3．4、彈簧儲能顯示
無源觸點閉合，黃色07 指示燈發光，顯示斷路器已儲能。
3．5、帶電顯示及閉鎖功能
1、LED啟輝電壓（KV）：額定相電壓×(0.15-0.65)。
2、閉鎖啟控電壓（KV）：額定相電壓 ×0.65。
3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
3．6、自動加熱除濕控制及溫濕度數字顯示功能
可帶2路溫濕度傳感器，可顯示現場環境的溫濕度數值，并且用戶可根據需要自行的設置加熱/除濕/排風輸出的上、下限值。當環境濕度大于所設定濕度的上限值或環境溫度小于其所設定溫度的下限值時，啟動加熱；當環境濕度小于所設定濕度的下限值且環境溫度大于所設定溫度的上限值時，停止加熱；當環境溫度≥50℃時，無條件停止加熱，防止過熱損傷。
3．7、人體感應探頭
當有人站在柜前停留時，啟動柜內自動照明。
3．8、手動照明
按下操作鍵盤中的照明鍵，為手動啟動柜內照明（顯示屏上方有照明兩字顯示），重復按鍵則為關閉手動照明。
3．9、智能語音防誤提示功能
1、當斷路器合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>
2、接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分接接地開關”。
3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌⒄埛纸拥亻_關”。
4、當柜體主回路送電時，語音提示“本回路已帶電”。
3．10、轉換開關功能
裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。
3．11、 無線測溫功能
可以同時測量多路電氣接點溫度，當測量溫度大于設定跳閘和告警值時，裝置輸出跳閘或告警信號。每臺主機標準配置3~9點測溫(最大可以接收15個測量點溫度)。
1）、觸點測溫單元結構
無線測溫在線檢測裝置由開關柜智能操控裝置、接點測溫傳感器、測溫采集接收模塊（已組裝在操控裝置里）及外置天線組成。
2）、表帶式接點測溫傳感器尺寸及參數

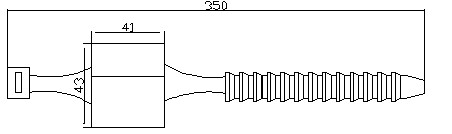

安裝尺寸圖
Ⅰ
尺寸：W 43mm × L 350mm × H 20mm

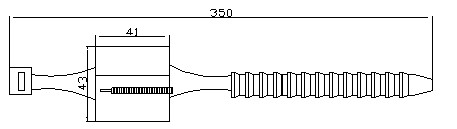

Ⅱ
尺寸：W 43mm ×L 350mm × H 20mm

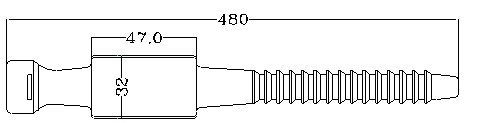

Ⅲ3
尺寸：W 32mm × L 480mm ×H 18mm

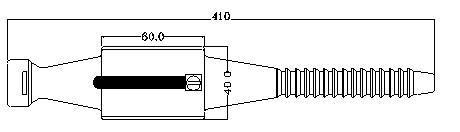

Ⅳ4
尺寸：W 40mm × L 410mm ×H 30mm

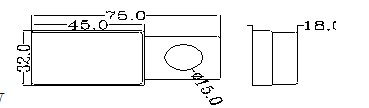

銅孔式固定測溫傳感器
Ⅴ
尺寸：W 32mm × L 75mm × H 18mm (固定孔Φ15 ,固定孔徑可以根據用戶需求制作)
特點及參數
①.耐溫(-40℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。
②.殼內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。
③.無線模塊空曠時收發距離1、<30米；2、<200米。
④.測溫范圍-20℃～150℃。
表帶式接點測溫傳感器安裝
通常安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。
①.把表帶狀的測溫模塊貼在被測物體上。
②.把表帶狀的測溫模塊的一端穿過另一端。
③.直到表帶狀的測溫模塊緊緊地綁在被測物體上。
④.把延長部分的表帶剪掉。
⑤.安裝時柜體要停電。
3）、環式接點測溫傳感器

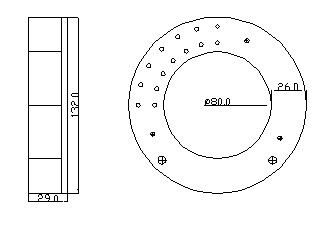

安裝尺寸圖
參考尺寸：外圓Φ132× 內圓Φ 80 ×厚29（單位：mm）；尺寸可定做。
特點及參數
①．采用絕緣阻燃（進口電木）材料制作環體。
②．可內置容量鋰電池。
③．環體內的熱敏傳感器與靜觸頭臂緊密接觸，測量觸點溫度。
④．可在40A~2500A范圍內感應電源取電。
⑤．重量為0.48KG。
環式接點測溫傳感器安裝
環式接點測溫傳感器，安裝在開關柜進線和出線的斷路器靜觸頭上。
4）、無線測溫示圖如下：（以下以3、6、9點測溫示圖為例）
①、3路無線測溫發射模塊：
（3點測溫示意圖）
②、6路無線測溫發射模塊：
（6點測溫示意圖）
③、9路無線測溫發射模塊：
（9點測溫示意圖）
3．12通訊功能
RS485通信接口，波特率可設置為1200bps～9600bps；用于讀取裝置內部數據和參數。
3．13、溫濕度傳感器斷線報警功能
當A路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -；
當B路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -。
四、安裝尺寸與接線圖
4．1安裝尺寸
外嵌入式安裝 形尺寸：263mm×186mm×85 mm 開孔尺寸：249mm×173mm

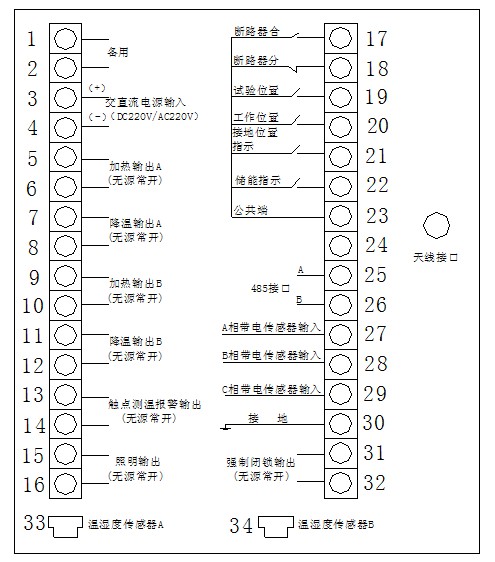

4．2接線圖(此圖為常規端子圖、具體端子圖以實物為準)
五、顯示與設置說明
數據顯示屏將顯示測量到的數據。每按一次↑鍵向下翻動一屏，到最后一屏后自動返回第一屏。開關柜智能操控裝置出廠設定自動循環顯示，默認為8秒翻動一屏。
5．1 顯示
溫濕度顯示：A路溫度21℃，濕度 68%；B路溫度20℃，濕度 69%。
5．2無線觸點溫度顯示
1）如圖1分別顯示：第1路（A1）溫度20℃、第2路（b1）溫度20℃、第3路（C1）溫度21℃、Id表示通訊地址為00。
（圖1）
2）如圖2分別顯示：第4路（A2）溫度21℃、第5路（b2）溫度21℃、第6路（C2）溫度20℃、bP表示波特率為1200 bps。
（圖2）
3））如圖3分別顯示：第7路（A3）溫度20℃，第8路（b3）溫度21℃，第9路
（C3）溫度20℃。
（圖3）
5．3 設置說明
按設置鍵進入設置菜單,其中有一位數字在閃爍表示該位數據被選中，按↑鍵改變閃爍數字位，按↓鍵改變被選中數字值（密碼為 1116），當密碼正確按設置鍵進入第一屏，如果密碼錯誤則退回溫濕度顯示屏。
第一屏、設置溫度/濕度上限值、下限值數據屏。
如下圖：A-行：設置溫度的上限值為15℃、下限值為05℃；
B-行：設置濕度的上限值為95%、下限值為85%。
通過按↑鍵選中數字位，↓鍵改變所要設定數字，按設置鍵存儲數據同時進入下一屏。
第二屏、設置排風數據、通訊地址及波特率。
F-行：設置排風的上限值為60℃、下限值為50℃。
db行：00為通訊地址(當有通訊時液晶的右上角會有“
”出現表示正在通訊)；
12為波特率可設置（12為1200bps、24為2400bps、48為4800bps、96為9600bps）。
通過按↑鍵選中數字位，↓鍵改變所要設定數字，按設置鍵存儲數據同時進入下一屏。
………第三屏到第九屏（保留）、出廠前已設置好、客戶不用設置。
第十屏、設置無線測溫報警數據屏。
C1行：為設置無線測溫報警數據上限值為55℃、下限值為50℃。
C2行：保 留
第十一屏、保留。
第十二屏、設置循環顯示間隔時間屏。
第一行：前兩位保留，后兩位08表示循環顯示間隔時間為8秒。
第二行：保留。
六、運輸與貯存
WF-97開關柜智能操控裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存WF-97開關柜智能操控裝置應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。WF-97開關柜智能操控裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的WF-97開關柜智能操控裝置疊放高度不超過3只。
七、保修期限及訂貨說明
WF-97開關柜智能操控裝置自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現WF-97開關柜智能操控裝置有功能、外觀缺陷和不符合各項技術指標時，我公司給予免費修理或更換。 訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。

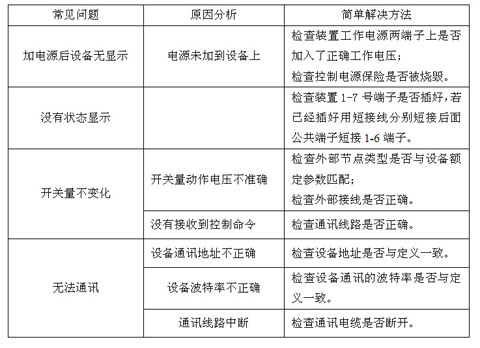

附表：常見故障排除
