一、產品用途

中性點的運行方式不同，其技術特性和工作條件也不同，因而對運行的可靠性、設備絕緣及其保護措施的影響和要求也不一樣。

WF-ZJB型變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點，以實現中性點接地或不接地兩種不同的運行方式而設計的，從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭行業。

二、引用標準

GB156-93  標準電壓

GB/T 1985—89  交流高壓隔離開關和接地開關

DL/T486  交流高壓隔離開關和接地開關訂貨技術條件

DL/T593  高壓開關設備的共用訂貨技術導則

DL/T615  交流高壓斷路器參數選用導則

DL/T620  交流電氣裝置的過電壓保護和絕緣配合

GB/T 311—1997  高壓輸變電設備的絕緣配合

GB/T 775—1987  絕緣子試驗方法

GB/T 5582—1993  高壓電力設備外絕緣污穢等級

GB/T 7354—1987  局部放電測量

GB11032—2000  交流無間隙金屬氧化物避雷器

GB/T 11604—1989高壓電器設備天線電干擾測量方法

GB/T 16927—1997高電壓試驗技術

GB191-1990 包裝儲運圖示標志

GB/T 2900-1989 電工名詞術語避雷器

DL/T 620-1997 交流電氣裝置的過電壓保護及絕緣配合

國電發[2000]589號 防止電力生產重大事故的二十五項重點要求

三、使用環境條件

1． 安裝地點：戶外。

2． 產品結構：組合式柱上設備

3.  周圍空氣溫度：

最高溫度：+55℃

最低溫度：-40℃

最大日溫差：25K

日照強度：0.1W/cm2

4.  海拔高度:2000m

5.  最大風速:35m/s

6.  地震烈度: 8度

水平加速度:0.3g

垂直加速度:0.15g

7.  污穢等級: III級(2.8KV/cm)

8.  覆冰厚度: 10mm

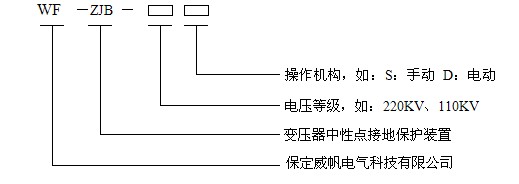

四、型號含義

五、國家有關規定

根據國家電力公司制定的《防止電力生產重大事故的二十五項重點要求》〔國電發［2000］589號〕和有關網局《110-220KV變壓器中性點過電壓保護方式規定》，現摘錄如下：

1、當220KV變電站有兩臺及以上主變運行時，應將其中一臺主變高壓繞組中性點直接接地。

2、110KV、220KV變壓器不接地的中性點應裝設間隙或采用避雷器與間隙并聯保護方式。因接地故障形成局部不接地系統時間隙應動作；系統以有效接地方式運行、發生單向接地故障時，間隙不應動作；避雷器應能承受單向接地時中性點的穩態電壓升高。間隙的標準雷電波放電電壓和避雷器雷電沖擊殘壓應低于變壓器中性點雷電沖擊耐受水平。

3、220KV變壓器〔自耦變除外〕的220KV繞組中性點為110KV絕緣水平〔LI400AC200〕，110KV繞組中性點為60KV絕緣水平〔LI325AC140〕，均應采用鋼棒間隙與避雷器并聯保護方式。220KV繞組中性點宜選用Y1.5W-144/320型氧化鋅，間隙距離宜選用300mm; 110KV繞組中性點宜選用Y1.5W-60/144型氧化鋅，間隙距離宜選用140mm。

4、110KV變壓器中性點采用以下保護方式

110KV繞組中性點為60KV絕緣水平(LI325AC140),宜選用Y1.5W-60/144型氧化鋅避雷器與140mm距離的間隙相并聯。

110KV繞組中性點為44KV絕緣水平(LI250AC95),宜選用Y1.5W-60/144型氧化鋅避雷器與120mm距離的間隙相并聯。

110KV繞組中性點為35KV絕緣水平(LI185AC85),可以采用單獨間隙保護，間隙距離宜選用115mm。

有關各方可以根據當?shù)睾０胃叨群涂諝鉂穸确烹婇g隙距離作適當調整。

5、棒間隙采用φ16mm鍍鋅圓鋼，端部形狀接近半圓無棱角〔不允許焊接銅球〕，尾端應有螺紋以便調節，間隙應水平布置以防止雨水短接。避雷器應加裝放電記數器，以便于巡視人員監視。

6、變壓器不接地的中性點應增設間隙〔過流、過壓〕保護，當系統單向接地且失去接地中性點時，間隙過電壓保護經0.3～0.5秒時限動作并跳開變壓器各側斷路器；低壓側有發電電源的應在變電站裝設解列裝置，其中3UO取自于高壓母線，動作時限應與間隙保護動作時間相配合。

六、技術數據

WF-ZJB型變壓器中性點接地保護裝置如果單相接地隔離開關采用GW13系列的技術數據如下表：

WF-ZJB型變壓器中性點接地保護裝置如果單相接地隔離開關采用GW8系列的技術數據如下表：

七、外形與地基安裝圖

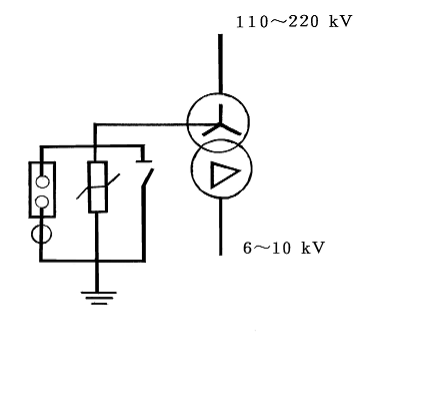

1. 變壓器中性點電流互感器一般裝設在變壓器出線套管上，不包括在本裝置內。本裝置接線圖如圖4所示。

2. 訂貨時應告知變壓器額定電壓，電流互感器變比，隔離開關額定電流、操作機構形式，氧化鋅避雷器額定電壓等參數。當未具體指定時，將按本說明書技術數據標準配置交貨。

3. 電流互感器二次側設0.5/10P兩個次級。供測量保護使用。不用時應將其短路。

4. 連接到變壓器中性點的導線截面和型式由用戶決定。

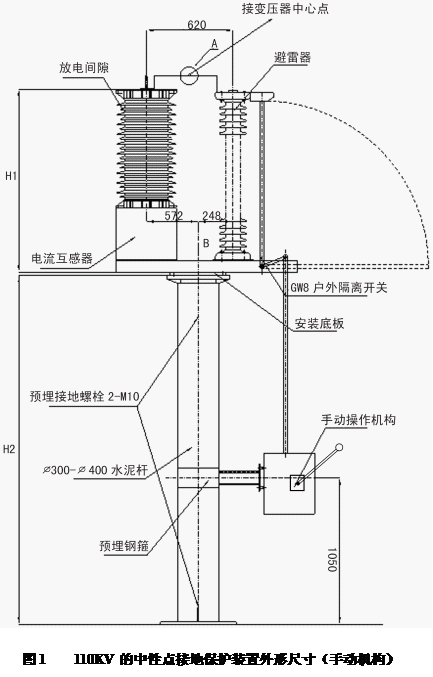

八、外形及安裝尺寸

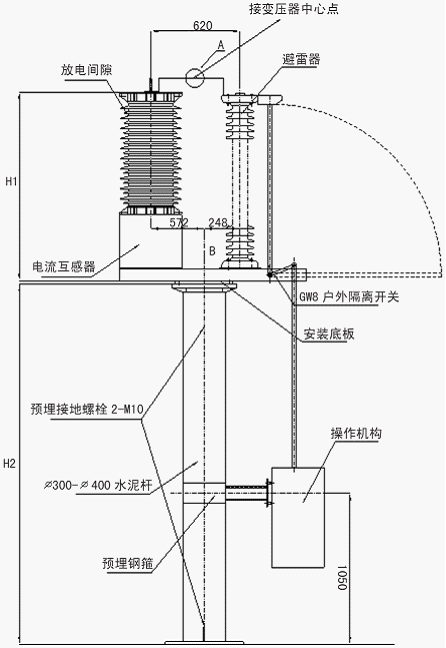

圖2    110KV的中性點接地保護裝置外形尺寸（電動機構）

安裝尺寸如下表：                                             單位：mm

九、運輸及儲存

1. WF-ZJB型 變壓器中性點間隙保護成套裝置裝箱運輸。

2. 運輸中應防雨、輕放、向上直立、防碰。

3. 存放時應保持直立狀態，存放地點環境溫度在－40℃～＋55℃范圍內，不允許有易燃易爆性氣體及化學物質。

十、安裝要求

1. 設備可利用底座的4個安裝孔進行吊裝，不得把吊繩捆綁在瓷柱上，防止損壞設備。

2. 固定操作機構的槽鋼支架和由操作機構到隔離開關導電桿轉軸的鋼管，不在本裝置的供貨范圍內。均由安裝單位現場制作，長度、尺寸現場確定。

3. 設備應可靠接地。

4. 產品的外形及尺寸以實際供貨為準。

5. 隔離開關的安裝可參照附件GW8系列中性點隔離開關的安裝說明進行。

十一、產品驗收

1.外觀檢查：

檢查設備外觀完好，附件齊全狀況。

外觀檢查完成后，解開避雷器與間隙連接母線排，打開隔離開關。進行以下參數性能測試：

2.氧化鋅避雷器測試：

a.工頻1 mA參考電壓試驗：

在避雷器兩端施加工頻電壓，當通過避雷器的電流等于1mA時，測量加在避雷器上的工頻電壓，該電壓應不低于避雷器額定電壓。

b.直流1mA參考電壓試驗：

在避雷器兩端施加直流電壓（直流電壓的脈動部分不大于±1.5%），當通過避雷器的電流為1mA時，測量加在避雷器上的直流電壓值，該電壓應不得小于技術數據表中的規定值。

c.泄漏電流試驗：

在避雷器兩端施加0.75倍直流1mA參考電壓，測出流過避雷器的漏電流，該電流值應不大于50μA。

注：嚴禁給避雷器做工頻放電電壓試驗。

3.隔離開關機械操作和機械特性試驗：

對隔離開關進行10次分、合閘空載操作，每次都應達到合閘位置和分閘位置。且整個過程中隔離開關各部分無損害。

4.放電間隙測試：

工頻放電電壓試驗：

在試驗變壓器原邊串聯一塊10A及以上的電流表。在間隙的進線端子與接地端子N之間施加工頻電壓，試驗時施加到放電間隙的電壓應從零開始，在高壓側能準確讀數的條件下，迅速升壓到間隙放電為止（觀察電流表，當電流發生突變時，表明間隙放電，此刻的電壓值應為工頻放電電壓值）。每次放電后，應在0.2秒內切斷工頻電源。每連續兩次試驗時間間隔不小于10S，測量次數為3次，每次所測的放電電壓值應符合技術數據表中規定。

注：如果工頻放電電壓值超出范圍，可對間隙進行微調。

在上述試驗過程中無沿面放電、閃絡現象，參數符合要求即為合格。

 5.試驗完畢，恢復試驗前拆開的避雷器和間隙的連接母線排。
