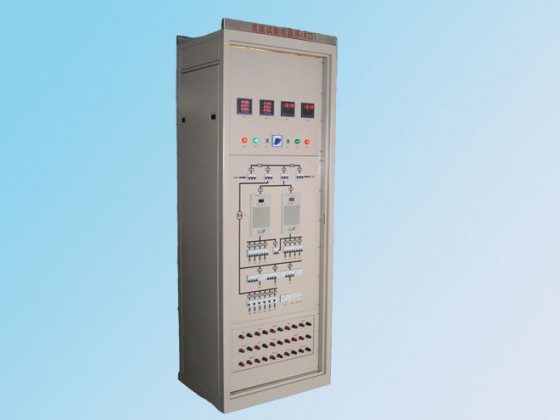

型號:WF-PGY
規格:
1.概述
WF-PGY型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品，它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交、直流試驗電源，為提高各種試驗工作的質量、保障人身、設備安全，提供了可靠保證。
2.使用條件
2.1. 正常使用條件：
（1）戶內使用，且室內通風良好；
（2）海拔高度≤2km；
（3）環境溫度 －10℃～50℃；
（4）相對濕度≤90%；
（5）大氣壓力80～1l0kPa；
（6）周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。
2.2. 特殊使用條件：
不符合2.1的特殊使用條件，請用戶與我公司協商以保證產品可靠工作。
3.技術參數
3.1 工作電源：
三相四線380V，50Hz，兩路輸入互為備用。
3.2 額定輸出：
3.2.1 交流部分
1）額定輸出電壓：380V/220V 50Hz 三相四線，三路輸出；
100V/57.7V 50Hz三相四線，三路輸出；
2）三相輸入平衡時，輸出不平衡度＜1%；
3）三次諧波分量＜3%；
4）交流變壓器容量15KVA，在小時負載率為50%狀態下間斷工作，最大輸出電流為3×22A。
5）屏面設6個單相插座，1個三相插座。
3.2.2 直流部分：
1）直流電壓0～250V連續可調，三路輸出；
2）紋波系數K＜ l.5%；
3）整流變壓器容量5KVA，在小時負載率為50%狀態下間斷工作，大輸出直流電流20A。
4.裝置特點
4.1 采用雙路電源供電，通過切換開關轉換，保證了供電的可靠性；
4.2 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之 間加裝屏蔽層，使試驗電源免受電網暫態過程和諧波干擾。變壓器采用△/Y接線方式，大大削弱了三次諧波，保證了電源質量；
4.3 直流電源可以連續平滑地調節電壓，以適應不同試驗項目的需要；
4.4 交流電源的控制均采用C45N-2型自動開關，機械壽命通斷2萬次以上，瞬時分?jǐn)嚯娏骺?nbsp;達4～7Ie，動作迅速、壽命長、過負荷自動跳閘；
4.5輸出交流電源裝有漏電保護開關，其漏電流分?jǐn)嘀怠?0mA，可確保試驗人員的安全。該開關具有性能穩定、靈敏度高、動作可靠等優點；
4.6 屏面繪有模擬圖，使操作人員容易識別，避免發生誤操作；
4.7為了使用時接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏后端子排形式;直流輸出設有兩種形式，即屏前接線端鈕形式和屏后端子形式。
5.使用說明
5.1 檢查所有開關是否全部處于斷開位置，調壓器"1TC"是否逆時針旋至零位；
5.2 檢查所有接線是否全部正確；
5.3將切換開關“1SA”置Ⅰ或Ⅱ有電源的位置，合上交流電源輸入開關1QF或2QF， 此時三個電源指示燈lHL 3HL發光；
5.4 合上交流控制開關3QF，給隔離變壓器“1TM”送電。三相交流輸出電壓有指示，其中l(wèi)PV～ 3PV指示為380V,4PV～6PV指示為l00V；
5.5分別合上交流輸出漏電保護開關6QF、7QF，屏前兩組接線端鈕“Ⅰ”、“Ⅱ”輸出兩路380V/220V 50Hz三相四線制交流電源；合上8QF，屏后端子a611、b611、c611、N622有一路380V/220V 50Hz三相四線制交流電源輸出；
5.6 分別合上交流輸出漏電保護開關9QF、l0QF，屏前兩組接線端鈕“Ⅴ”、“Ⅵ”輸出兩路 100V/57.7V 50Hz三相四線制交流電源；合上11QR屏后端子a621、b621、c621、N622有一路100V/57.7V 50Hz三相四線制交流電源輸出；
5.7 合上4QF交流控制開關，給整流變壓器“2TM”送電，調節三相自耦調壓器“lTC”手輪，可輸出0-250V直流電壓并由7PV指示電壓，lPA指示電流。合上直流輸出開關12QF、13QF，屏前端鈕“Ⅲ”、“Ⅵ”有直流電壓輸出。合上14QF，屏后端子“+101、－102”有一路直流電壓輸出；
5.8 合上交流控制開關5QF，所有三相插座和單相插座“XS”均有交流電壓輸出。
5.9 合上交流控制開關QF1，調節TC1,1-30A電流輸出。
5.10 合上交流控制開關QF2，調節TC2,0-400V電壓輸出。
6.注意事項
6.1 不用部分的所有開關置于斷開位置，直流不用時，調壓器逆時針旋至零位。
6.2 本裝置有兩路輸人電源，由切換開關“lSA”選擇使用，“lSA”不能帶負荷操作。
6.3 裝置停用時，應將所有開關置于斷開位置，調壓器逆時針旋至零位。

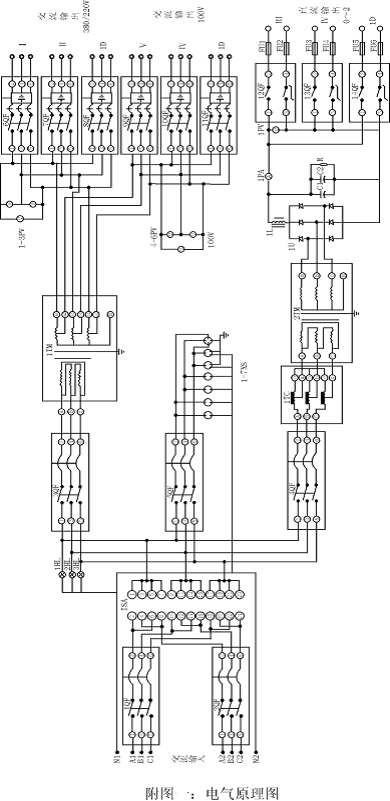

7.設計與安裝
7.1 屏體結構為PK-10型，前后門帶鎖，外形尺寸為2260/2360×800×600/550(高×寬×深)，單位：mm。
7.2 安裝時將接地端鈕與地網可靠連接，再將兩路三相交流電源引人屏后的端子排(A、B、C、 N)611和(A、B、C、N)621(參見附圖三)

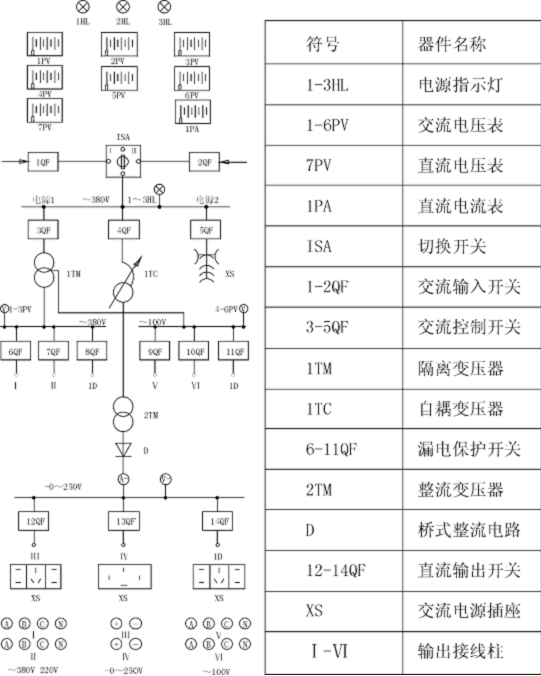

附圖2：屏面模擬圖

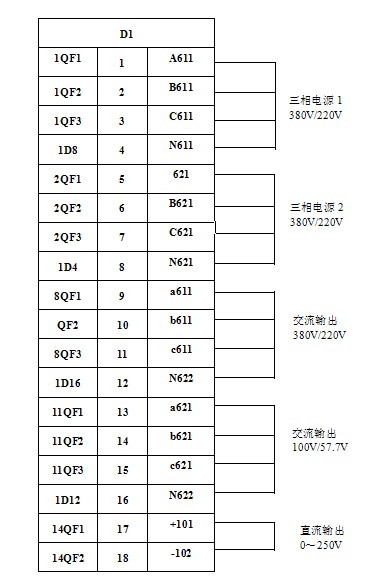

附圖三：屏后端子排圖
8.訂貨須知
1、 本公司標準設計為PK-10屏，還可根據用戶要求設計不同結構形式，用戶在訂貨時說明具體要求。
2、 本公司可代用戶設計不同性能電源屏及其它低壓成套裝置。
3、 訂貨時應說明屏體顏色、提供色標，訂貨數量等。
